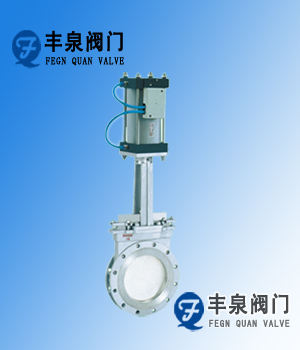

   刀型闸阀 : PZ673H气动刀型闸阀

点击放大
产品型号: PZ673H
产品特点: PZ673H气动刀型闸阀具有结构简单紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点,可在工作压力1.0MPa-2.5MPa,使用温度-29-650℃情况下正常工作。
  PZ673H气动刀型闸阀的详细资料:

一、PZ673H气动刀型闸阀特点:
PZ673H气动刀型闸阀
公称压力:0.6MPa、1.0MPa、1.6MPa、2.5MPa、150Lb
公称通径:DN50~500mm NPS 2"~20"
适用温度:0~+200℃(具体温度范围视密封副材质和介质性质而定)
连接法兰:ANSI B16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS
主体材料:WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M
密封型式:硬密封、软密封
泄漏量:硬密封:D级(液体0.1×DN mm3/s)软密封:A级 (零泄漏)
配套附件:1、安装法兰 2、电磁阀 3、空气过滤器
气源压力:0.4~0.6MPa
电磁阀电压:DC24V AC220V

二、PZ673H气动刀型闸阀尺寸

MPa

DN

L

D1

D2

H

n-M

MPa

DN

L

D1

D2

H

n-M

0.6

MPa

50

48

90

110

335

4-M12

1.0

MPa

50

48

100

125

335

4-M16

65

48

110

130

363

4-M12

65

48

120

145

363

4-M16

80

51

125

150

395

4-M16

80

51

135

160

395

4-M16

100

51

145

170

465

4-M16

100

51

155

180

465

8-M16

125

57

175

200

530

8-M16

125

57

185

210

530

8-M16

150

57

200

225

630

8-M16

150

57

210

240

630

8-M20

200

70

255

280

750

8-M16

200

70

265

295

750

8-M20

250

70

310

335

900

12-M16

250

70

320

350

900

12-M20

300

76

362

395

1120

12-M20

300

76

368

400

1120

12-M20

350

76

412

445

1260

12-M20

350

76

428

460

1260

16-M20

400

89

462

495

1450

16-M20

400

89

482

515

1450

16-M22

450

89

518

550

1600

16-M20

450

89

532

565

1600

20-M22

500

114

568

600

1800

16-M20

500

114

585

620

1800

20-M22

600

114

670

705

2300

20-M22

600

114

685

725

2300

20-M27

700

127

775

810

2500

24-M22

700

127

800

840

2500

24-M27

800

127

880

920

2800

24-M27

800

127

898

950

2800

24-M30

900

154

980

1020

3100

27-M27

900

154

1005

1050

3100

28-M30

1000

165

1080

1120

3400

28-M27

1000

165

1115

1160

3400

28-M30

1200

190

1295

1340

3600

32-M30

1200

180

1325

1380

3600

32-M36

三、气动刀型闸阀主要性能规范

 公称压力(MPa

壳体试验(MPa

密封试验(MPa

工作温度

适用介质

1.0
1.6

1.5
2.4

1.1
1.8

≤100
≤100

纸浆、污水、煤浆、灰、渣水混和物





体、盖

闸阀

阀杆

密封面

不锈钢、碳钢、灰铸铁

碳钢、不锈钢

不锈钢

橡胶、四氟、不锈钢、硬质合金


 四、PZ673H气动刀型闸阀注意事项:

 1.安装前须检查阀门腔内和密封面等部位,不允许有污物或砂粒附着;

2.各连接部位螺栓,要求均匀拧紧;

3.检查填料部位要求压紧,既保证填料的密封性,也要保证闸板开启灵活;

4.用户在安装阀门前,必须校对阀门型号,连接尺寸及注意介质流向,保证与阀门要求一致性;

5.用户在安装阀门时,必须预留阀门驱动的必要空间;

6.驱动装置的接线须按线路图进行;

7.刀型闸阀必须定期保养,不得随意碰撞及挤压,以免影响密封。

五、PZ673H气动刀型闸阀订货说明

1.气动刀型闸阀公称压力 2.气动刀型闸阀公称通径   气动刀型闸阀产品名称 4.气动刀型闸阀适用温度 5.气动刀型闸阀产品材料 6.H气动刀型闸阀使用介质 7.气动刀型闸阀驱动方式(手动、伞齿轮、气动、电动、电液动)8.气动刀型闸阀密封(硬密封、软密封)



刀型闸阀驱动方式:手动,电动,气动,液动,伞齿轮,电液动和气液动等驱动方式。
刀型闸阀外形:明杆,暗杆两种
刀型闸阀材质:铸铁、铸钢、碳钢、不锈钢、衬氟等
刀型闸阀密封:硬密封,软密封,单面密封,双面密封等多种材质密封
